Выполненный объект · геопарк «Янган-Тау»
Информационные стенды и навигация для геопарка «Янган-Тау»
Для территории геопарка изготовили серию уличных информационных стендов и фигурных навигационных указателей. «Акцент» выполнял производство конструкций и лицевых элементов по предоставленным проектным материалам; монтаж на объекте выполнял заказчик.
Крупные стенды
Информация на улице начинается с конструкции

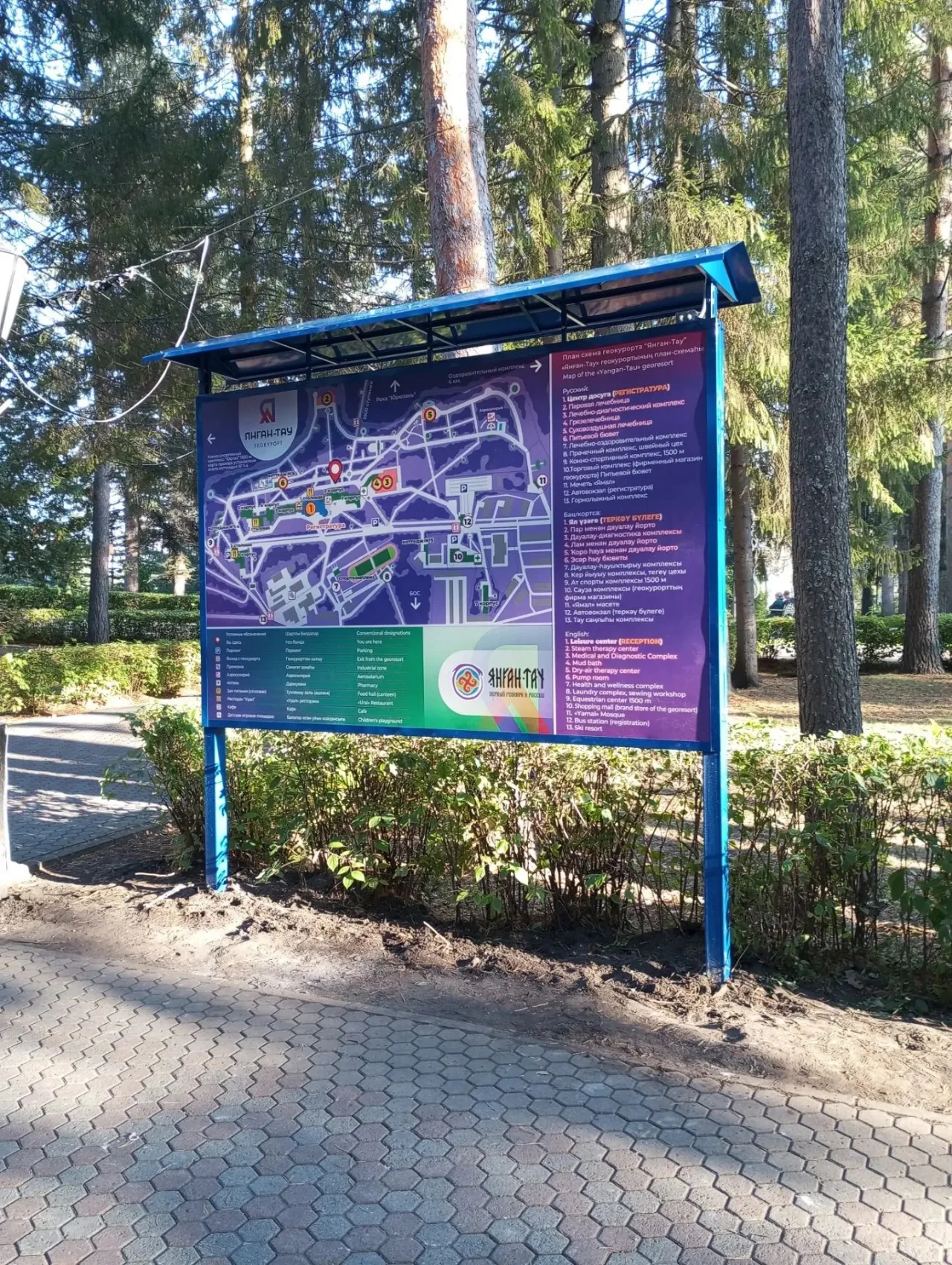

Один из основных стендов получил информационное поле около 2000 × 2500 мм и общую высоту порядка трёх метров над уровнем земли. Для открытой установки важны не только карта и графика: большую плоскость нужно собрать на жёстком металлическом каркасе и подготовить к установке на стойки с заглублением и бетонированием.
Поле облицовано с двух сторон жёстким ПВХ Strong толщиной 6 мм. Внутренняя металлическая поддержка, механическое крепление панелей и декоративные планки по периметру собирают фасад стенда. Сверху его закрывает металлическая двухскатная крыша.
Мастерская
От панели к готовому стенду

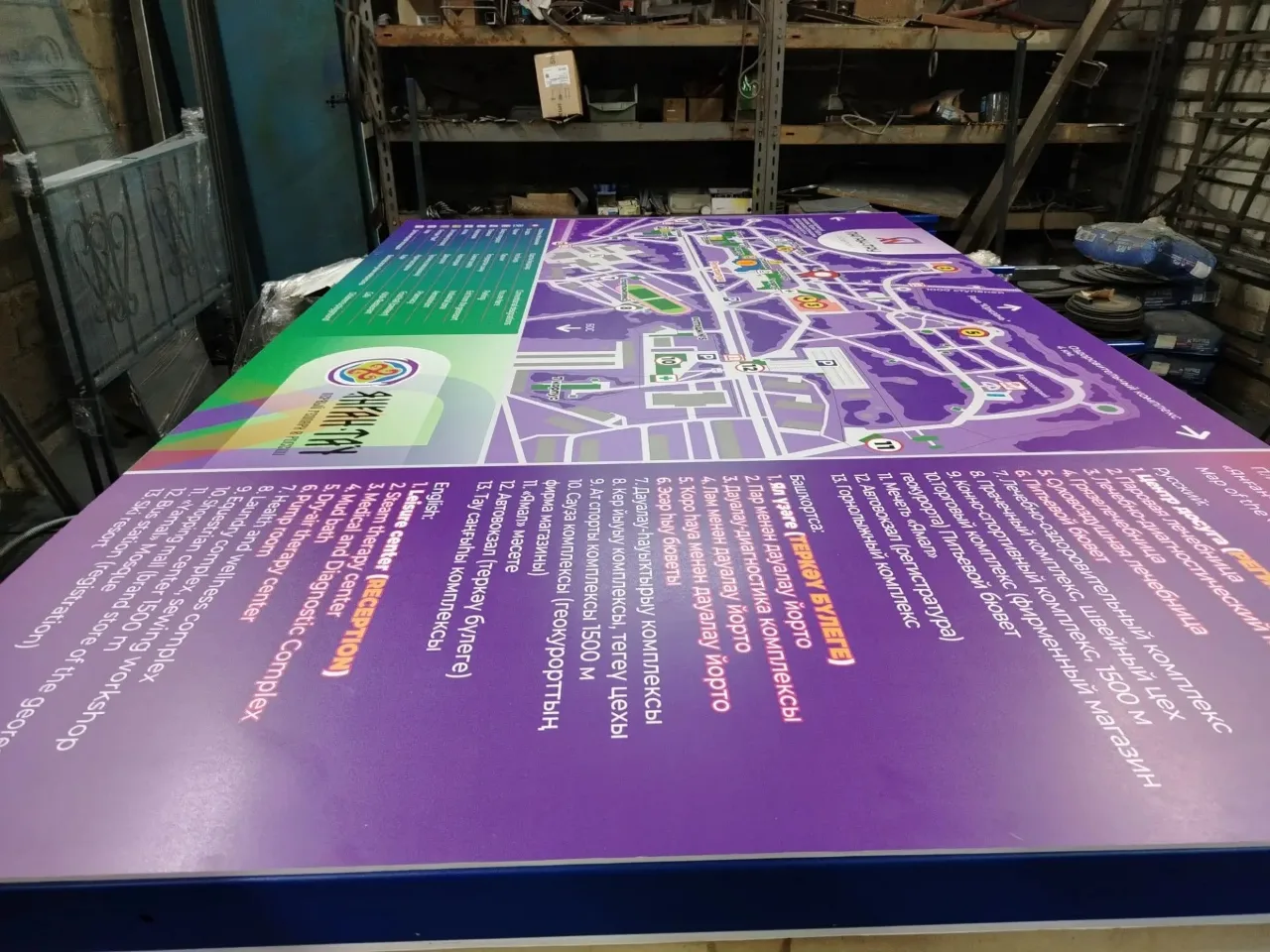

Фотография из мастерской показывает готовое информационное поле ещё до установки. Для другого стенда с полем около 2700 × 1700 мм конструкцию сделали разборной: транспортные ограничения учитывались заранее. Стойки и верхняя часть соединяются через внутренние телескопические элементы, чтобы крупный стенд можно было перевезти частями и собрать на месте.
Основные элементы каркаса и стойки этого варианта выполнены из профильной трубы 80 × 80 × 3 мм. Поле также облицовано двусторонним ПВХ Strong 6 мм и закрыто арочной металлической крышей.
Свет и каркас
Подсветка — часть собранной конструкции

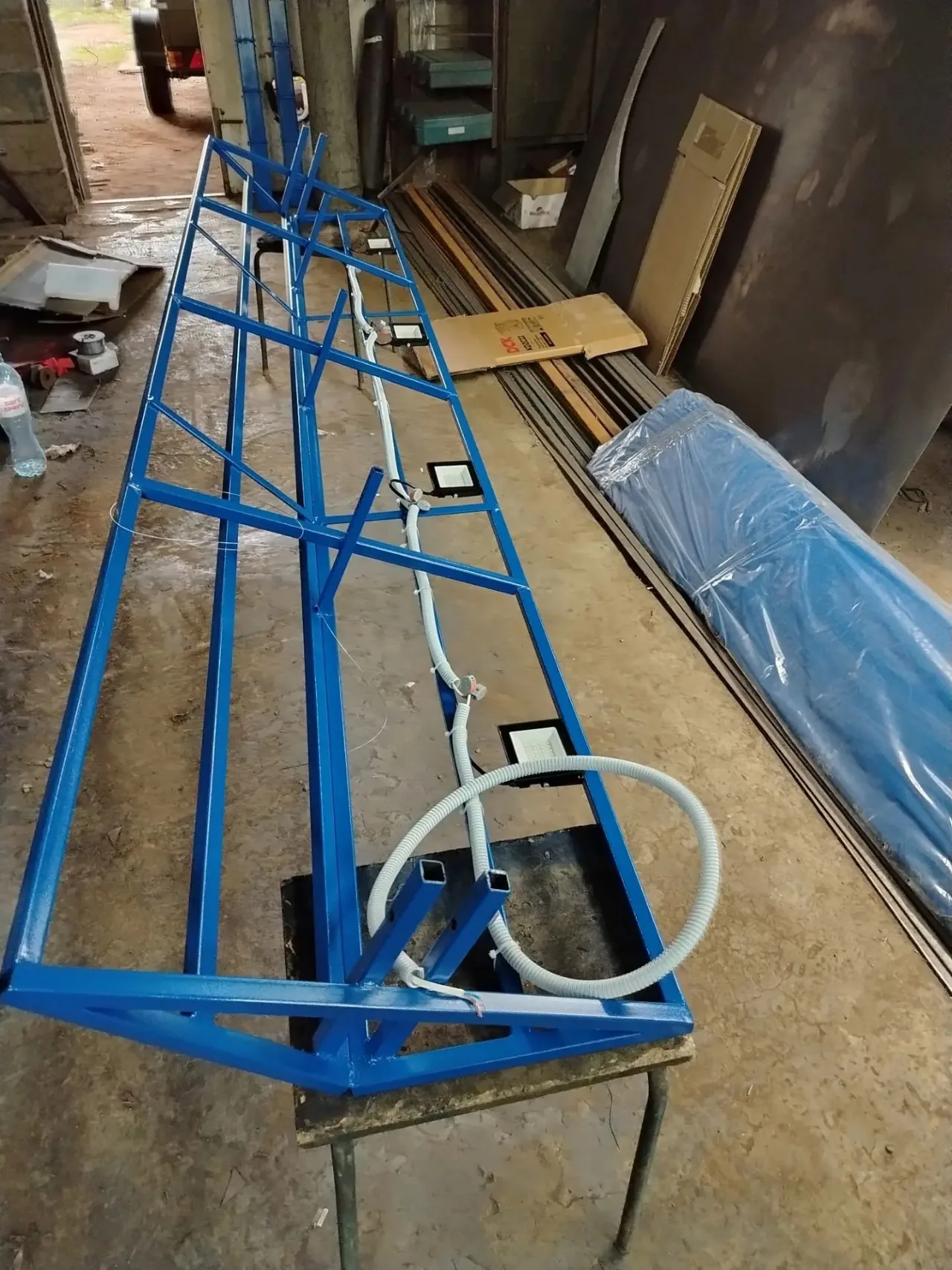

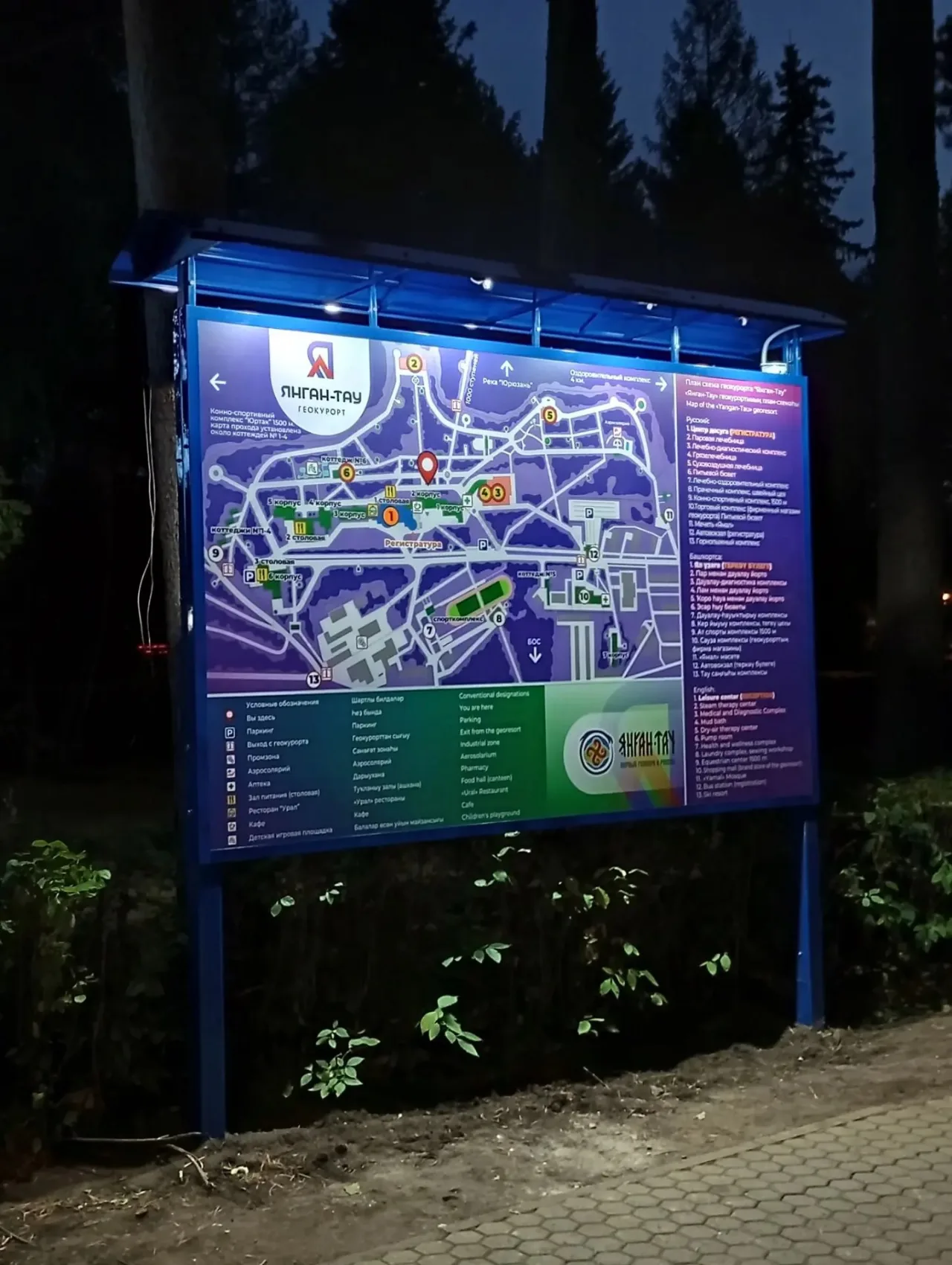

Наружные LED-светильники расположены над информационным полем. На производственной фотографии видны уже окрашенный каркас, крыша, проводка и места установки светильников; вечерний кадр показывает стенд в работе на территории геопарка.
Навигационные указатели
За фигурными стрелками — пространственный каркас

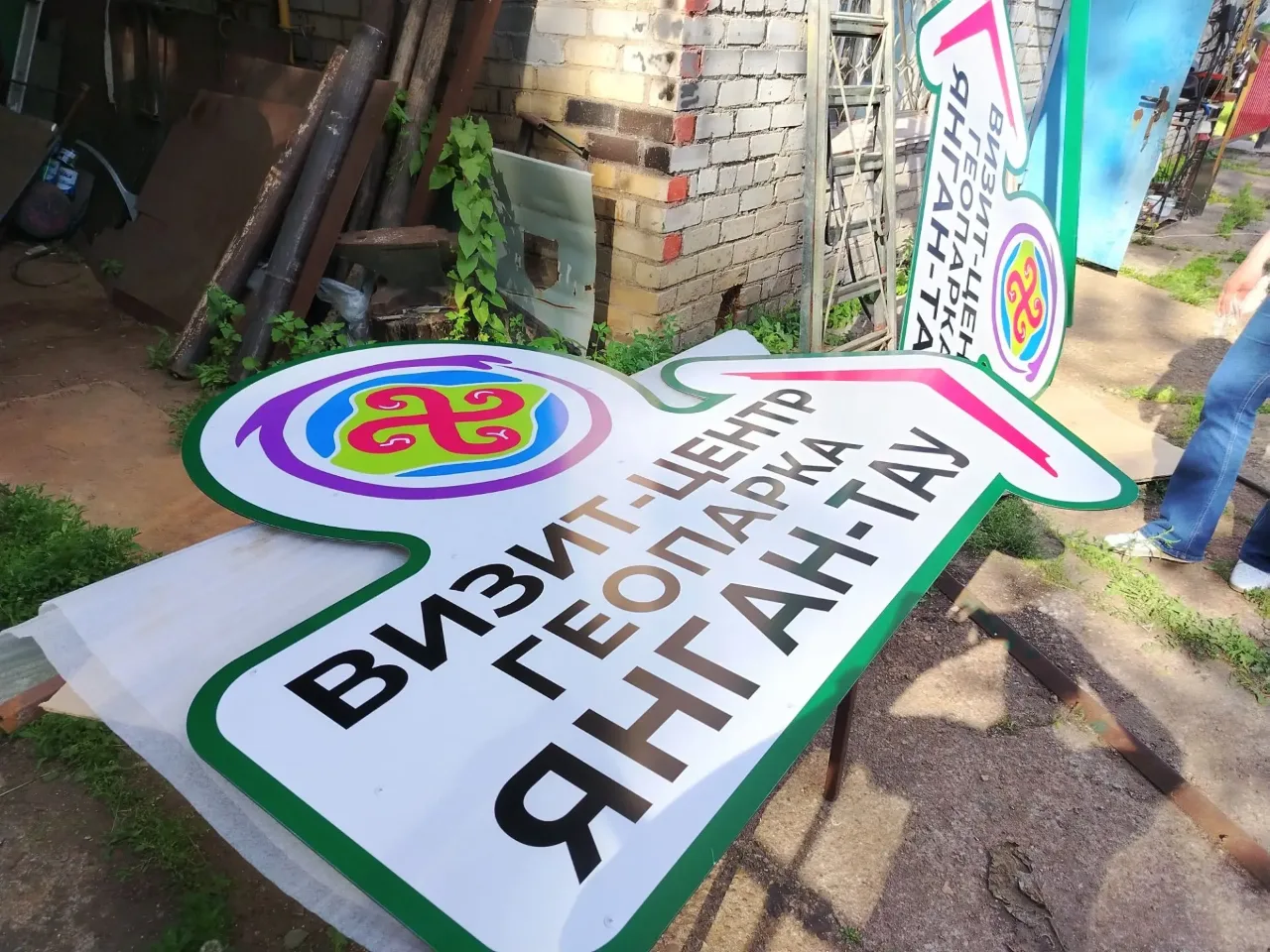

В серию вошли указатели высотой около 3,5 м с несколькими навигационными элементами на одной опоре. Лицевые детали изготовлены из фрезерованного АКП и вырезаны по фигурному контуру.

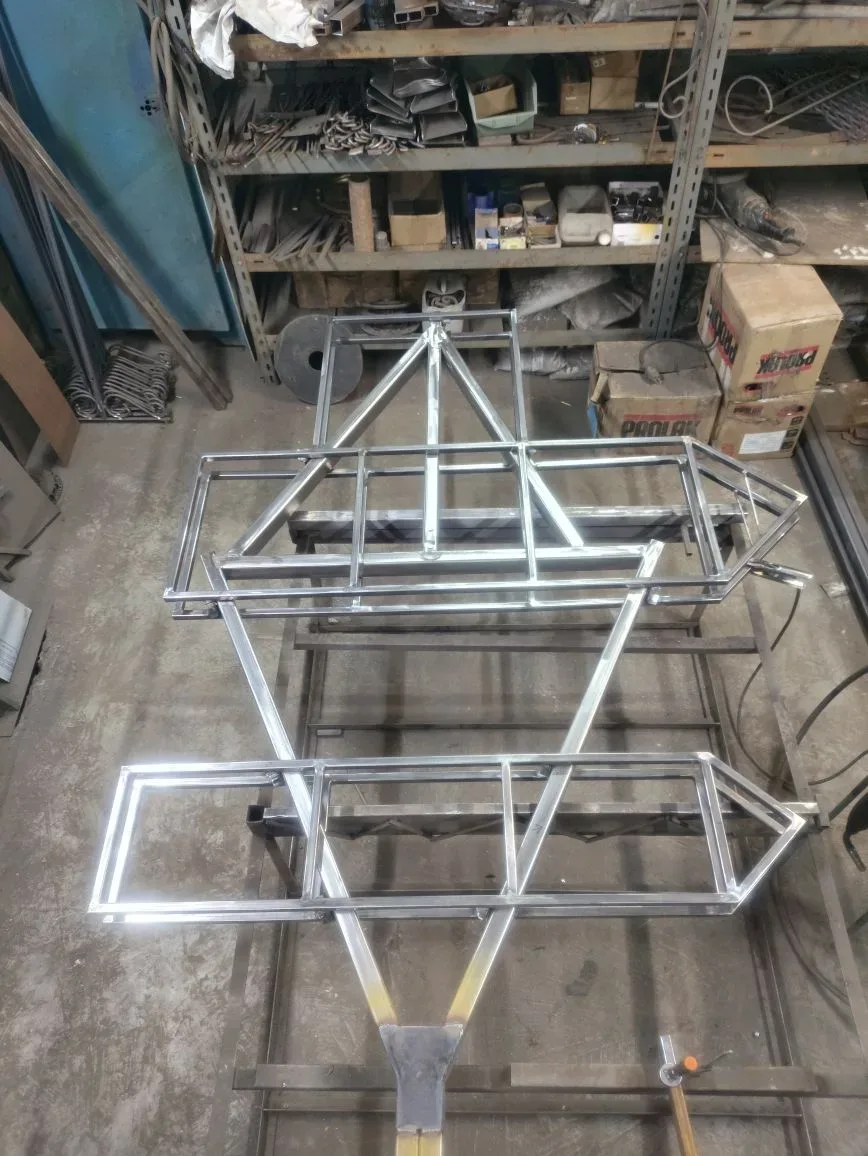

Готовый указатель выглядит лёгким, но его форму держит сварная пространственная основа. Именно она связывает несколько стрелок между собой и с опорой. Проектные материалы показывают развитие компоновки от исходного варианта к итоговому.
Производство → объект
Конструкции изготовлены «Акцентом», монтаж выполнил заказчик
Материалы статьи показывают производство каркасов, панелей и навигационных элементов, а также установленный стенд. Фотографии после монтажа остальных указателей могут дополнить публикацию позднее.
